ASUS IPIBL-LB (HP OEM)

[eviledeath]

Je commence ma première fiche avec une jolie carte mère OEM HP qu'un membre du forum hardware.fr ma fait parvenir.
L'idée est d'avoir le plus d'info possible sur chaque carte mère , photos , doc , driver ect...
Un canevas a suivre va être établit qu'il faudra essayé de suivre au mieux.
Si des infos ne sont pas correct vous pouvez simplement le dire via un message sur le topic.

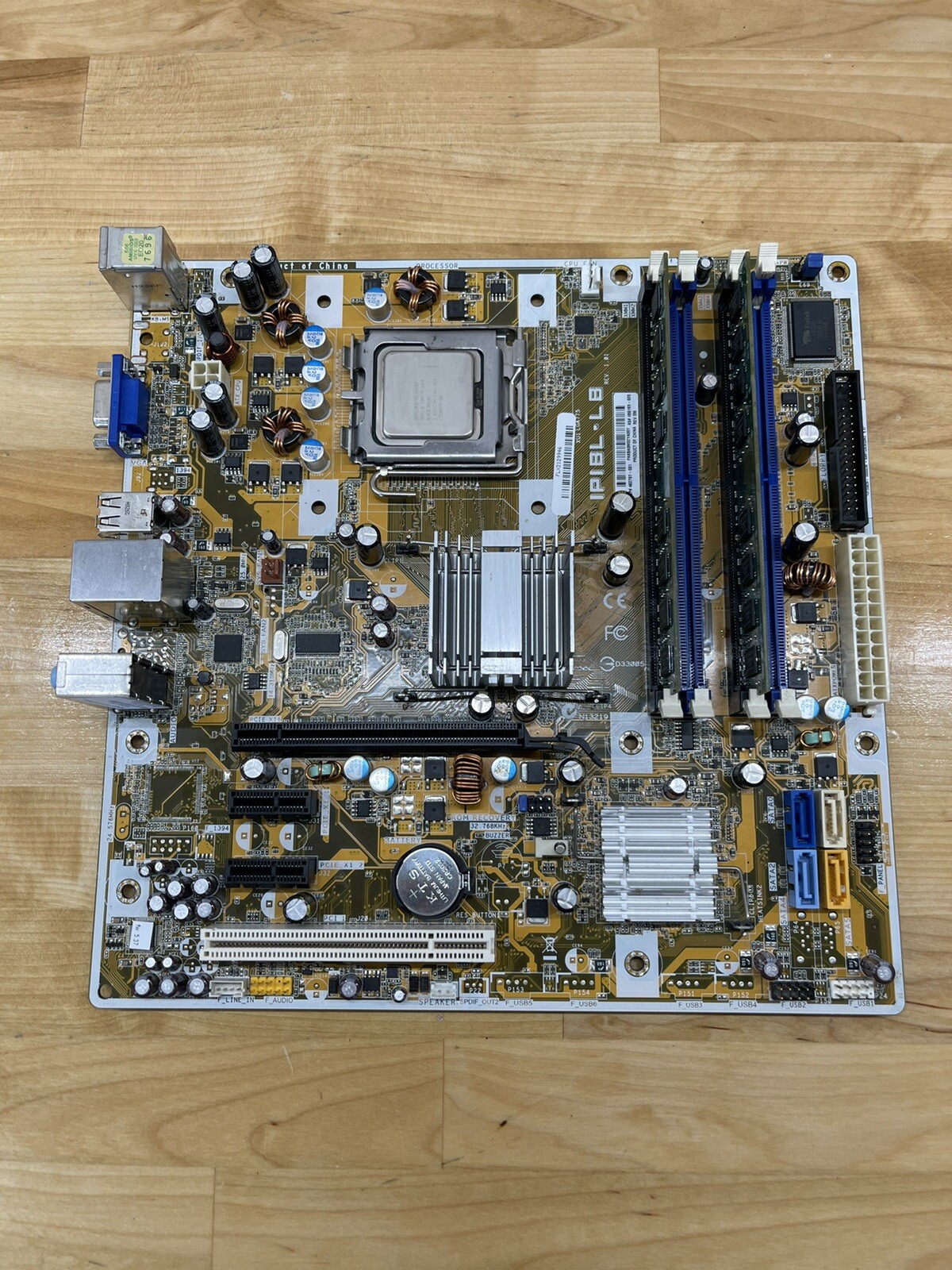

	Photo du PCB

	Description	Connectiques externe I/O shield
Fabricant:	ASUS commercialisé dans des ordinateurs de marque HP	Port PS/2 Souris
Socket CPU:	Socket T (LGA775)	Port PS/2 Clavier
Northbridge:	Intel 82G33 (GMCH)	Port VGA
Southbridge:	Intel 82801IR (ICH9R)	4x USB 2.0
IGP:	Intel GMA3100 (Graphics Media Accelerator 3100)	Ethernet RJ45
Mémoire partagée max pour l'IGP:	256MB	Combo Jack audio
Puce audio:	Realtek ALC888S (High Definition Audio)
Puce internet:	Realtek RTL8111C
Puce Super I/O:	Fintek F8000
FSB Supporté:	800MHz, 1066MHz, 1333MHz
Type de mémoire supporté:	DDR2 800/677 MHz non-ECC
Taille de mémoire maximum:	8Gb (4x2GB)
Encombrement de la carte:	Micro-ATX
Dimension de la carte:	244mm x 244mm
Date de commercialisation:	2008
OS supporté:	Windows XP, Windows Vista, Windows 7
Connecteur ATX standard	Oui
Type de bios	AMI (American Megatrends)
Overclocking possible:	Pas d'options d'overclocking dans le bios

Connectiques interne présent sur le PCB:	Slot d'extension présent sur le PCB:	Révision PCB:
1 x connecteur d’alimentation ATX 24 broches	1x PCIe x16 1.0	REV 0M (Version SE 4ports SATA ....) Ref HP: 462797-001
1 x connecteur d’alimentation 12V 4 broches	2x PCI Express x1	REV A03 (Full) Ref HP: 492774-001
1 x connecteur de ventilateur CPU à 4 broches	1x PCI 32bit	REV A02 (Full) PCB totalement orange Ref HP: GX708-69003
1 x connecteur de ventilateur de châssis à 3 broches
1 x connecteur de disquette
6x(4x sur la REV 0M) Connecteur SATA 2.0 (3GB/s)
2 x USB 2.0 headers
1 x Clear CMOS jumper
1 x Socket batterie (3V)
1 x connecteur avant audio (Haut parleur/Micro)
1 x Connecteur front panel Switch, LED (ON/OFF)
2 x Connecteur USB interne
1 x EEE 1394a header

	Socket LGA775 liste des CPU supporté
CPU	* Intel Core 2 Quad: Q6600, Q8200, Q8300, Q9300, Q9400, Q9450, Q9650 QX6850
	* Intel Pentium Dual Core: E2140, E2160, E2180, E2200, E5200, E5300, E5400, E6300
	* Intel Core 2 Duo: E4500, E4600, E4700, E6550, E6750, E6850, E7200, E7300, E7400, E7500, E7600, E8200, E8400, E8500, E8600

Driver:	Manuel:	Bios:
IGP XP 32bit 14.37.4.5218 WHQL		5.37
Drivers Chipset Device Software 9.3.1.1007 WHQL		5.43
Driver ethernet XP 32bit REALTEK 5.818.0912.2013 WHQL
Driver Realtek XP 32bit High Definition Audio R2.74 WHQL

Performance 3D IGP Windows XP 32bits	Setup Q8200 + 4Gb DDR2 333Mhz Cas5	Score:
3D Mark 2001 SE:	--> Résultat <--	7997pts

Performance 3D Benchmark IGP Windows XP 32bits	Setup Q8200 + 4Gb DDR2 400Mhz Cas5	Score:
AQUAMARK:	--> Résultat <--	11422pts
3D Mark 99 MAX:	--> Résultat <--	16600pts
3D Mark 2001 SE:	--> Résultat <--	8851pts
3D Mark 2003:	--> Résultat <--	2525pts
3D Mark 2005:	--> Résultat <--	950pts
3D Mark 2006:	--> Résultat <--	352pts

Performance 3D Benchmark IGP Windows XP 32bits	Setup QX6850 + 4Gb DDR2 400Mhz Cas5	Score:
AQUAMARK:	--> Résultat <--	11849pts
3D Mark 99 MAX:	--> Résultat <--	17850pts
3D Mark 2001 SE:	--> Résultat <--	10086pts
3D Mark 2003:	--> Résultat <--	2621pts
3D Mark 2005:	--> Résultat <--	980pts
3D Mark 2006:	--> Résultat <--	353pts

Performance 3D Benchmark 980 TI Windows XP 32bits	Setup QX6850 + 4Gb DDR2 400Mhz Cas5	Score:
AQUAMARK:	--> Résultat <--	161612pts
3D Mark 99 MAX:	--> Résultat <--	39496pts
3D Mark 2001 SE:	--> Résultat <--	55048pts
3D Mark 2003:	--> Résultat <--	80164pts
3D Mark 2005:	--> Résultat <--	20155pts
3D Mark 2006:	--> Résultat <--	14518pts

Performance 3D JEUX 980 TI Windows XP 32bits	Setup QX6850 + 4Gb DDR2 400Mhz Cas5	Score:
Quake III Arena 1024:	--> Résultat <--	675fps
Quake III Arena 2048:	--> Résultat <--	666.3fps
Serious Sam The First Encounter 1024:	--> Résultat <--	381.3fps
Serious Sam The First Encounter 720P:	--> Résultat <--	359.7fps
Unreal Tournament 2003 720P:	--> Résultat <--	Botmatch-antalus: 137.31fps Flyby-antalus: 417.11fps
Unreal Tournament 2003 1080P:	--> Résultat <--	Botmatch-antalus: 124.22fps Flyby-antalus: 425.19fps
Quake IV 720P:	--> Résultat <--	220.28fps
Quake IV 1080P	--> Résultat <--	224.23fps
Company of Heroes 1024:	--> Résultat <--	189.6fps
Company of Heroes 1080P	--> Résultat <--	208fps
World in Conflict 1024:	--> Résultat <--	48fps
World in Conflict 1080P:	--> Résultat <--	48fps
Crysis 1024:	--> Résultat <--	60.29fps
Crysis 1080P	--> Résultat <--	52.024fps
Far Cry 2 1024:	--> Résultat <--	84.41fps
Far Cry 2 1080P	--> Résultat <--	84.74fps
GTA IV 720P:	--> Résultat <--	48.52fps
GTA IV 1080P	--> Résultat <--	52.024fps
Lost Planet 2 720P:	--> Résultat TEST A<-- --> Résultat TEST B<--	TEST A:108.3fps TEST B:59.4fps
Lost Planet 2 1080P:	--> Résultat TEST A<-- --> Résultat TEST B<--	TEST A:115.8fps TEST B:59.6fps

Performance 3D JEUX 980 TI Windows 7 64bits	Setup QX6850 + 8Gb DDR2 400Mhz Cas5	Score:
Quake III Arena 1024:	--> Résultat <--	569.6fps
Quake III Arena 2048x1600:	--> Résultat <--	551fps
Serious Sam The First Encounter 1024:	--> Résultat <--	306.7fps
Serious Sam The First Encounter 1280x960:	--> Résultat <--	295.6fps
Unreal Tournament 2003 720P:	--> Résultat <--	Botmatch-antalus: 117.01fps Flyby-antalus: 350.54fps
Unreal Tournament 2003 1080P:	--> Résultat <--	Botmatch-antalus: 103.36fps Flyby-antalus: 356.47fps
Quake IV 720P:	--> Résultat <--	212.43fps
Quake IV 1080P	--> Résultat <--	211.84fps
Company of Heroes 720P DX9:	--> Résultat <--	176.2fps
Company of Heroes 720P DX10:	--> Résultat <--	119.1fps
Company of Heroes 1080P DX9	--> Résultat <--	184.8fps
Company of Heroes 1080P DX10	--> Résultat <--	124.5fps
World in Conflict 1024:	--> Résultat <--	48fps
World in Conflict 1080P:	--> Résultat <--	48fps
Crysis 1024:	--> Résultat <--	42.715fps
Crysis 1080P	--> Résultat <--	42.8fps
Far Cry 2 1024:	--> Résultat <--	93.18fps
Far Cry 2 1080P	--> Résultat <--	94.52fps
Lost Planet 2 DX9 720P:	--> Résultat TEST A<-- --> Résultat TEST B<--	TEST A:107.3fps TEST B:58.6fps
Lost Planet 2 DX11 720P:	--> Résultat TEST A<-- --> Résultat TEST B<--	TEST A:104.3fps TEST B:56.3fps
Lost Planet 2 DX9 1080P:	--> Résultat TEST A<-- --> Résultat TEST B<--	TEST A:104.8fps TEST B:56.8fps
Lost Planet 2 DX11 1080P:	--> Résultat TEST A<-- --> Résultat TEST B<--	TEST A:86.5.3fps TEST B:53.7fps

Problème connus: Message d'erreur ventilateur CPU détectée lors du POST quand un ventilateur n'est pas branché sur la prise ventilateur 3pins châssis.
